عند تصميم أوعية الضغط لسخانات المصفاة-الخدمة ذات درجة الحرارة العالية-، وأجهزة التسخين الفائقة للغلايات، والمفرقعات الحفزية، والمبادلات الحرارية-يواجه المهندسون سؤالًا واحدًا بشكل متكرر: هل يجب عليهم تحديد 304H أو 321H؟ كلاهماالفولاذ الأوستنيتي المقاوم للصدأتحمل اللاحقة "H" التي تحدد الكربون المرتفع الخاضع للتحكم لتحسين أداء الزحف. ومع ذلك، فهي تختلف في استراتيجية التثبيت، وقابلية اللحام، والموثوقية-على المدى الطويل. تعمل هذه المقارنة على تحليل محتوى الكربون وقوة الزحف ومعايير الاختيار بلغة واضحة، بحيث يمكن للمحددين اتخاذ قرارات موثوقة ومتوافقة مع التعليمات البرمجية-.

304H vs 321H

304H و321H كلاهما من الفولاذ الأوستنيتي والكروم والنيكل - المقاوم للصدأ في عائلة 18Cr-8Ni؛ تشير اللاحقة "H" إلى نطاق كربون متحكم فيه (0.04–0.10%) محسّن للخدمة في درجات الحرارة العالية . 321H بالإضافة إلى ذلك يحتوي على التيتانيوم لتثبيت الكربيد.

يشترك كلا الصفين في نفس الكيمياء الأساسية للنيكل بنسبة 17.0-19.0% و9.0-13.0% من الكروم. يكمن الاختلاف في كيفية تعامل كل منها مع الكربون عند درجة حرارة عالية:

304H (UNS S30409) هو النوع عالي-من الكربون للمعيار 304. ويؤدي محتواه من الكربون الذي يتم التحكم فيه (0.04–0.10%) إلى تقوية السبيكة عند درجة حرارة مرتفعة عن طريق زيادة المحلول-تقوية مساهمة الكربون المذاب في مصفوفة الأوستينيت.

321H (UNS S32109) هو النوع العالي-من الكربون لـ 321، والذي يتكون أساسًا من 304 كيمياء بالإضافة إلى التيتانيوم. يرتبط التيتانيوم بشكل تفضيلي مع الكربون لتكوين كربيدات التيتانيوم المستقرة (TiC)، مما يمنع ترسيب كربيد الكروم عند حدود الحبوب.

تندرج كلتا السبيكتين تحت ASTM A240/A240M (لوحة، صفائح، شريط)، ASTM A312 (الأنابيب غير الملحومة والملحومة)، ورمز ASME للغلايات وأوعية الضغط (BPVC) القسم الثاني.

نطاقاتها المشتركة من Cr وNi تجعلها قابلة للتبادل على نطاق واسع في مقاومة التآكل للظروف غير الملحومة أو المستقرة أو بعد-الحل-المُلدنة.

نطاقات الكربون متطابقة اسميًا-من 0.04% إلى 0.10% لكليهما، ولكن التيتانيوم 321H "يحبس" الكربون مثل TiC، وبالتالي فإن الكربون الحر الفعال المتوفر لتقوية الزحف يكون أقل في 321H منه في 304H.

وفقًا لمعيار ASTM A240، يتطلب كل من 304H و321H نسبة كربون تتراوح بين 0.04% و0.10%. يضمن الحد الأدنى الحد الأدنى من تأثير تقوية الزحف؛ يمنع الحد العلوي تكوين شبكة كربيد مفرطة تؤدي إلى هشاشة المصفوفة. لكن كيف يتصرف هذا الكربون يختلف:

في 304H، يظل معظم الكربون مذابًا في الأوستينيت بعد التلدين بالمحلول، مما يساهم بشكل مباشر في تقوية المحلول الصلب-وترسب الكربيد الذي يثبت حدود الحبوب أثناء الخدمة.

في 321H، يتفاعل التيتانيوم (5 × درجة مئوية كحد أدنى، عادةً 0.15–0.70%) مع الكربون لتكوين TiC المستقر. وهذا يقلل من الكربون المتاح لترسيب كربيد الكروم (Cr₂₃C₆) ويقلل أيضًا من الكربون المتاح لتعزيز المصفوفة المباشرة.

النتيجة العملية: يوفر 304H بشكل عام قوة خضوع أعلى قليلاً-لفترة زمنية مرتفعة-لدرجة الحرارة المرتفعة لأن المزيد من الكربون يبقى في المحلول الصلب، بينما يضحي 321H ببعض هذه التعزيز في مقابل الحصول على مناعة ضد التحسس.

يزيد الكربون الموجود في الفولاذ المقاوم للصدأ الأوستنيتي من قوة الزحف من خلال آليتين-تقوية المحاليل الصلبة للمصفوفة والحبيبات-تثبيت الحدود بواسطة الكربيدات-ويتكثف كلا التأثيرين مع تحرك الكربون من 0.04% إلى 0.10%.

How Does Carbon Affect Creep Strength at High Temperatures

الزحف هو التشوه البطيء الذي يعتمد على الوقت- والذي يحدث عند تعرض المعدن لضغط عند درجة حرارة عالية. تزحف معارك الكربون على جبهتين:

تقوية الحلول الصلبة-. يشوه الكربون المذاب شبكة الأوستينيت، ويقاوم تسلق الخلع -آلية الزحف السائدة فوق 0.5 تₘ (درجة حرارة الانصهار بالكلفن). بالنسبة للأوستينيت 18Cr-8Ni، فإن درجات حرارة الخدمة التي تتراوح بين 600-800 درجة تضع السبيكة بشكل مباشر في هذا النظام.

حدود الحبوب-تثبيت كربيد. يترسب M₂₃C₆ (معظمه Cr₂₃C₆) على حدود الحبوب أثناء الخدمة. يعمل التشتت المتحكم فيه على تثبيت حدود الحبوب، وإبطاء الانزلاق، وإطالة عمر التمزق. ومع ذلك، فإن وجود كمية كبيرة من الكربيد يشكل طبقة حدودية متواصلة من الحبوب-مما يؤدي إلى هشاشة السبيكة واستنفاد الكروم المجاور لها.

تؤكد بيانات التمزق -الإجهاد (ASME القسم II، الجدول 1A) المردود. عند 700 درجة و100000 ساعة، عادةً ما تتجاوز قيم الضغط المسموح بها للوحة 304H (ASTM A240) تلك الخاصة بلوحة 321H بحوالي 5-15%، اعتمادًا على شكل المنتج وتوازن الكربون/التيتانيوم الدقيق. هذه هي النتيجة المباشرة والقابلة للقياس لارتفاع نسبة الكربون الحر في 304H.

يعمل التيتانيوم الموجود في 321H ككاسح للكربون، مما يشكل TiC مستقرًا يمنع ترسيب Cr₂₃C₆، وبالتالي حماية الحبوب -الكروم الحدودي وإزالة التحسس في المنطقة المتضررة بالحرارة - (HAZ) بعد اللحام.

يتم تعريف نسبة التثبيت على أنها Ti أكبر من أو تساوي 5 × C (ASTM A240). مع نسبة الكربون 0.06% (المدى المتوسط-)، فإن الحد الأدنى المطلوب من التيتانيوم هو 0.30%، وتستهدف المواصفات النموذجية 0.30-0.60% لضمان احتياطي التثبيت.

يعتبر TiC أكثر استقرارًا من الناحية الديناميكية الحرارية من Cr₂₃C₆. يتشكل أثناء التلدين بالمحلول (1050-1100 درجة) ويستمر خلال الخدمة، لذا لا يمكن أن يتشكل كربيد الكروم عند نافذة حساسية 450-850 درجة التي تواجهها السبيكة في الخدمة أو في المناطق الخطرة.

ولهذا السبب لا يتطلب 321H التلدين بمحلول ما بعد اللحام لاستعادة مقاومة التآكل بين الحبيبات-وهي ميزة للأوعية المنشأة في الميدان-والأنابيب ذات القطر الكبير- حيث يكون التلدين بالفرن غير عملي.

المفاضلة-: يربط التيتانيوم أيضًا الكربون الذي قد يساهم في تقوية الزحف، ويمكن أن تؤدي تضمينات نيتريد التيتانيوم/كربونيتريد إلى تقليل صلابة الحز في درجة حرارة الغرفة.

يتميز 304H بقوة تمزق زحف-أعلى بشكل ملحوظ من 321H عند 600 درجة وما فوق في المعدن الأساسي، لأن المزيد من الكربون يظل متاحًا لتقوية المحاليل الصلبة- وتثبيت حدود الحبوب-؛ ومع ذلك، يحتفظ 321H بقوته بشكل أفضل في منطقة اللحام HAZ، حيث يمكن أن يفقد 304H الكربون-المعزز من خلال التحسس.

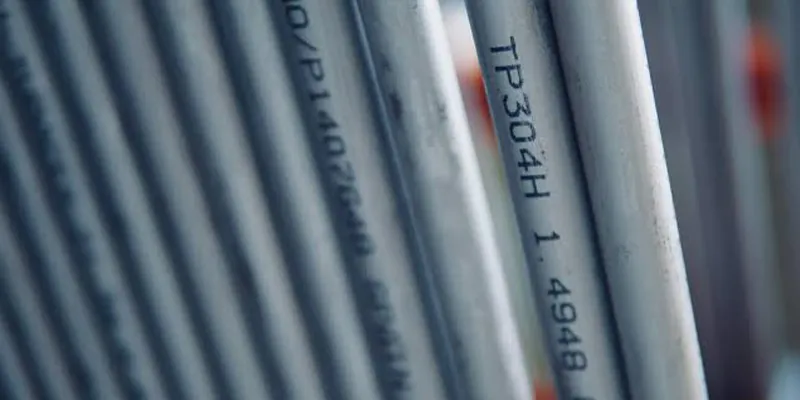

Which Steel Has Better Creep Strength 304H or 321H

تنقسم المقارنة إلى نظامين-نظامين للمعادن الأساسية ولحام HAZ-ويفضلان درجات مختلفة:

تمزق القاعدة-الزحف المعدني-. حالة كود ASME وجداول الضغط المسموح بها في القسم II تعطي دائمًا 304H إجهادًا مسموحًا به مساوٍ أو أعلى من 321H من 538 درجة (1000 درجة فهرنهايت) حتى 816 درجة (1500 درجة فهرنهايت). عند 704 درجة (1300 درجة فهرنهايت) و100000 ساعة، يكون الضغط المسموح به للوحة 304H أعلى بنسبة 10-12% من لوحة 321H.

سلوك اللحام-HAZ. في 304H، تتعرض منطقة HAZ لذوبان الكربيد أثناء اللحام وإعادة الترسيب أثناء التبريد. إذا كان التبريد بطيئًا (أقسام سميكة)، تتشكل منطقة حساسة، مستنفدة محليًا من الكروم وتضعف في الزحف. في 321H، يعيد التيتانيوم-تشكيل TiC بشكل تفضيلي، مع الحفاظ على سلامة حدود الحبوب وقوة زحف HAZ.

نصيحة عملية: بالنسبة لمكونات الجدران-الرفيعة وغير الملحومة (الأنابيب والأنابيب الرفيعة)، عادةً ما تكون قوة الزحف المعدنية للقاعدة الأعلى 304H- هي الأفضل. بالنسبة لأوعية الضغط السميكة-الجدارية أو الملحومة أو الميدانية-، غالبًا ما يفوز ثبات اللحام 321H-HAZ بوسيطة دورة الحياة-.

يعتبر 321H أكثر مقاومة للحساسية والتآكل بين الحبيبات (IGC) من 304H، لأن تثبيت التيتانيوم يمنع آلية استنفاد الكروم - التي تحرك حساسية 304H في نطاق 425-900 درجة.

التحسس هو فقدان مقاومة التآكل الناتج عن ترسيب كربيد الكروم عند حدود الحبوب. يتعامل الصنفان مع الأمر بشكل مختلف تمامًا:

آلية التحسس. عندما يتم تبريد 304H ببطء إلى درجة حرارة 425-900 درجة، يترسب Cr₂₃C₆ على حدود الحبوب. وينخفض الكروم المجاور إلى أقل من عتبة التخميل البالغة 10.5%، مما يترك هذه المناطق عرضة لـ IGC في الوسائط الحاملة للحمض أو الكلوريد-.

321H الحصانة. يتشكل TiC عند درجة حرارة أعلى ويكون أكثر استقرارًا من Cr₂₃C₆، لذلك لا يمكن أن تتشكل كربيدات الكروم وتحتفظ حدود الحبوب بمحتوى الكروم الكامل. تجتاز السبيكة اختبارات ASTM A262 Practice A/E حتى بعد المعالجة الحرارية للحساسية.

أهمية الخدمة. في خدمة تعكر المصفاة، يعد تكسير حمض البوليثيونيك (PTA) أثناء عمليات إيقاف التشغيل أحد أوضاع الفشل المعترف بها لـ 304H الحساس. توصي NACE SP0170 صراحةً بالدرجات المستقرة (321H، 347H) التي تزيد عن 304H للمعدات الخاضعة لتكسير PTA.

يتطلب اختبار Huey (ASTM A262 Practice C). 304H بشكل عام التلدين بالمحلول بعد تمرير اللحام؛ 321H يمر في حالة -ملحومة.

تخضع كلا السبيكتين بشكل أساسي لنفس مجموعة مواصفات المواد ASTM وجداول الضغط المسموح بها -في القسم II من ASME BPVC، ولكن يختلف تعيين UNS المحدد ومتطلبات التثبيت ونطاق شكل المنتج-.

ويلخص الجدول أدناه المعايير الحاكمة والمتطلبات الأساسية لكل درجة:

معيار	304H (UNS S30409)	321H (UNS S32109)
ASTM A240/A240M (لوحة/ورقة/شريط)	نعم، ج 0.04-0.10%	نعم، C 0.04–0.10%، Ti أكبر من أو يساوي 5×C
ASTM A312 (الأنابيب الملحومة وغير الملحومة)	نعم (TP304H)	نعم (TP321H)
ASTM A213 (أنبوب غير ملحوم)	نعم (T304H)	نعم (T321H)
ASTM A182 (المطروقات/الفلنجات)	نعم (F304H)	نعم (F321H)
ASME BPVC القسم الثاني، الجدول 1أ	الضغط المسموح به يصل إلى 816 درجة	الضغط المسموح به يصل إلى 816 درجة
ASME القسم الثامن القسم. 1	مسموح به (UG-20، UG-23)	مسموح به (UG-20، UG-23)

إن أساس الإجهاد -المسموح به من ASME (القسم الثاني، الملحق 1) لكلا الصفين هو الأقل من: (1) ثلثي-الإنتاجية البالغة 0.2% عند درجة الحرارة، (2) 100% من متوسط الإجهاد لإنتاج زحف بنسبة 1% في 100000 ساعة، أو (3) 67% من متوسط الإجهاد حتى التمزق في 100000 ساعة. عند درجات حرارة أعلى من 538 درجة تقريبًا، يسود-معيار التمزق-وبالتالي فإن قوة الزحف الأعلى البالغة 304H تترجم مباشرة إلى إجهاد أعلى مسموح به في المعدن الأساسي.

من الأسهل لحام 321H للمقاطع السميكة والتصنيع الميداني لأنه يقاوم التحسس بدون -المعالجة الحرارية اللاحقة للحام (PWHT)، بينما قد يتطلب 304H التلدين بمحلول بعد اللحام لاستعادة مقاومة التآكل؛ يتطلب 321H أيضًا حشوًا متخصصًا.

How Do Welding Considerations Differ

لحام الفولاذ المقاوم للصدأ الأوستنيتي عالي الكربون- هو المكان الذي تتباعد فيه الدرجتان بشكل حاد:

يتم لحام معدن الحشو. 304H عادةً باستخدام حشو ER308H، مما يتوافق مع نطاق الكربون للمعدن الأصلي. 321H ملحوم بحشو ER347 (النيوبيوم-المثبت)، وليس ER321، لأن التيتانيوم لا ينتقل بشكل جيد عبر القوس؛ يوفر النيوبيوم استقرارًا مكافئًا في معدن اللحام.

التحسس بعد اللحام. 304يتم التحسس HAZ إذا كان التبريد خلال درجة حرارة 425-900 درجة بطيئًا (جدار سميك، مدخلات حرارة عالية). التخفيف: يصلب المحلول عند درجة حرارة 1050-1100 درجة متبوعًا بالإخماد السريع -عملية الفرن غير عملية لأوعية الضغط الكبيرة. 321H HAZ لا يتم تحسسها لأن TiC{8}} يتشكل بشكل تفضيلي.

متطلبات PWHT. لا يفرض القسم الثامن من ASME استخدام PWHT لأي من الصفين، ولكن بيئات الخدمة (الحامضة، PTA، الكاوية) غالبًا ما تتطلب ذلك. بالنسبة إلى 304H، فإن PWHT المطلوب هو الحل الكامل الصلب؛ بالنسبة إلى 321H، غالبًا ما يكون تخفيف الضغط عند 850-900 درجة كافيًا ويتجنب خطر التشويه الناتج عن التلدين الكامل.

خطر التشقق الساخن. كلا الدرجتين من الأوستنيتي بنسبة 5-10% من الفريت في معدن اللحام، لذا فإن التكسير الساخن يكون متواضعًا. 321يمكن أن تعمل شوائب نيتريد التيتانيوم في H كبادئ للشقوق في المفاصل المقيدة للغاية- مما يتطلب إدخال حرارة يمكن التحكم فيها ودرجة حرارة التداخل.

لا يوجد فائز عالمي. يُفضل 304H للمكونات-الرفيعة ذات الجدران-المرتفعة حيث تتحكم قوة زحف المعدن الأساسي في التصميم (أنابيب السخان الزائد، وملفات الفرن)، في حين يفضل 321H للجدران السميكة-، أو الملحومة، أو الحامضة- لأوعية ضغط الخدمة حيث تتحكم سلامة اللحام -HAZ ومقاومة التآكل (براميل المصفاة، والأجزاء الداخلية للمفاعل، والمكونات الحفازة قذائف تجديد التكسير).

يعتمد الاختيار الصحيح على وضع الفشل الذي يحكم التصميم فعليًا. استخدم دليل القرار التالي:

اختر 304H عندما:

يخضع التصميم لضغط التمزق الزاحف-ويكون المكون سلسًا أو يحتوي على عدد قليل من اللحامات (أنبوب، أنبوب، ملف).

من الممكن -التليين بعد اللحام (تصنيع الورش، الأوعية الصغيرة).

الخدمة مؤكسدة، ومنخفضة-الكبريت، وخالية من التعرض لحمض البوليثيونيك.

يعتبر الحد الأدنى لسمك الجدار ووزنه من أهداف التصميم المتميزة (الضغط الأعلى المسموح به يؤدي إلى جدار أرق).

اختر 321H عندما:

يكون الوعاء-جدارًا سميكًا، أو ملحومًا-أو كبيرًا جدًا بحيث لا يمكن تلدينه بالفرن-.

تشمل الخدمة التعرض للإيقاف لحمض البوليثيونيك (مصفاة التكسير التحفيزي المائع، ووحدة التكويك، والمعالجة بالهيدروجين).

يجب أن يتحمل التصميم خدمة درجة الحرارة الدورية دون حدوث تشققات نتيجة للحساسية.

تتطلب التعليمات البرمجية أو مواصفات المستخدم النهائي- (على سبيل المثال، NACE SP0170، API RP 939-A) درجة ثابتة.

القاعدة الأساسية: أقل من 538 درجة تقريبًا، كلا الدرجتين أعلى من -المحدد-المعياري 304/321 أو 316L يكفي. بين 538 درجة و750 درجة تقريبًا، عادةً ما يكون 304H هو الاختيار الفعال-الزاحف. فوق 750 درجة، فكر في 800H/HT، 310S، أو سبائك النيكل (600/601).

يتكلف 321H عادةً ما يزيد بنسبة 15–30% عن 304H لكل وحدة وزن بسبب إضافة التيتانيوم، وانخفاض حجم إنتاج المطحنة، ومتطلبات مراقبة الجودة الأكثر صرامة-لنسبة التثبيت؛ ومع ذلك، فإن تحليل تكلفة دورة الحياة-يفضل غالبًا 321H عند تضمين مخاطر PWHT والفحص والانقطاع.

سعر المواد هو عنصر واحد فقط من التكلفة الإجمالية للملكية. الانهيار:

قسط المواد الخام-. إن السبائك الحديدية المحملة بالتيتانيوم - ونافذة الكيمياء الحرارية الأضيق (يجب أن يكون Ti أكبر من أو يساوي 5×C ولكن ليس مرتفعًا بحيث يسبب شوائب TiN) يرفع تكلفة الذوبان.

توفر المطحنة. 304يتم إنتاج H بحمولة أعلى بكثير على مستوى العالم، لذا فإن وقت التسليم والسعر أكثر تنافسية.. 321H عبارة عن درجة متخصصة تضم عددًا أقل من المنتجين المؤهلين.

تكلفة التصنيع. 304H قد تتطلب حلًا كاملاً للتصلب بعد اللحام-دورة فرن إضافية، ونقل، وإعادة صياغة محتملة للتشويه. 321H عادةً ما تكون-ملحومة أو مخففة من الإجهاد-، مما يقلل تكلفة التصنيع.

تكلفة دورة الحياة-. يمكن أن يكلف انقطاع المصفاة غير المخطط له بسبب تكسير 304H PTA الملايين يوميًا. غالبًا ما يتم استرداد علاوة المواد المتواضعة لـ 321H عدة مرات لتجنب انقطاع التيار الكهربائي.

قم بإجراء التحديد في أربع خطوات مرتبة-(1) تحديد وضع الفشل الحاكم، (2) التحقق من نافذة درجة الحرارة، (3) تقييم قابلية اللحام وجدوى PWHT، (4) تأكيد الكود و-تفويضات المستخدم النهائية-ثم تحديد UNS، ونموذج المنتج، ومتطلبات التثبيت أو اختبار الكربون.

How to Choose Between 304H and 321H

يمنع النهج المنظم أخطاء المواصفات الأكثر شيوعًا:

الخطوة 1 - تحديد وضع الفشل الحاكم. إذا كان الزحف-يحكم التمزق (جدار-رقيق، درجة حرارة عالية-)، هزيل 304H. إذا كان تشقق IGC/PTA هو السائد (الجدار السميك-، التعرض لإيقاف التشغيل)، فإن 321H ضعيف.

الخطوة 2 - تحقق من نافذة درجة الحرارة. أقل من 538 درجة، ليست هناك حاجة إلى درجة H-. من 538 درجة إلى 750 درجة، كلاهما مناسب؛ فوق 750 درجة، قم بترقية عائلة السبائك.

الخطوة 3 - تقييم قابلية اللحام/PWHT. إذا كان التلدين بمحلول اللحام اللاحق - غير عملي (حقل كبير -وعاء مصنع)، فاختر 321H. إذا كان المتجر-جدارًا رقيقًا-مصنوعًا، فاختر 304H.

الخطوة 4 - قم بتأكيد الرمز وإنهاء-تفويضات المستخدم. NACE SP0170 (تكسير PTA)، API RP 939-A (أنابيب سخان المصفاة)، والعديد من مواصفات المشغل تفرض الاختيار.

ثم حدد في الرسم وأمر الشراء: رقم UNS، ومواصفات منتج ASTM، ونطاق الكربون من الدرجة H-، ونسبة التثبيت (لـ 321H)، واختبار التآكل المطلوب (ASTM A262).

304H و321H هما أبناء عمومة معدنيان قريبان: كلاهما عبارة عن فولاذ مقاوم للصدأ الأوستنيتي 18Cr-8Ni مع كربون مرتفع يمكن التحكم فيه من أجل قوة درجة حرارة عالية-. يتم اتخاذ القرار بينهما على أساس تجاري واحد-إيقاف-قاعدة أعلى-قوة زحف المعدن (304H) مقابل ثبات اللحام الفائق-HAZ ومقاومة التآكل (321H). بالنسبة للأنابيب الرقيقة-ذات الجدران الرفيعة وغير الملحومة والتي تتحمل درجات الحرارة العالية حيث يتحكم الزحف في التصميم، فإن 304H عادةً ما يكون الاختيار الصحيح.

بالنسبة لأوعية الضغط المكشوفة-السميكة، أو الملحومة في الحقل-، أو{2}}المكشوفة، فإن 321H عادةً ما يسدد أقساطها من حيث الموثوقية وتكلفة دورة الحياة-. المهندسون الذين يقومون بهذا التحديد عن عمد-باستخدام جداول الضغط المسموح بها من ASME، وتوجيهات NACE وواجهة برمجة التطبيقات (API)، و-ملف تعريف بيئة الخدمة-، سيحددون السبيكة المناسبة في المرة الأولى ويتجنبون المفاجأة المكلفة المتمثلة في وجود-خارج-مركب الخدمة.
