سوبر دوبلكس في الطاقة المتجددة: مواد لأنظمة طاقة المد والجزر والأمواج

تعمل توربينات المد والجزر ومحولات طاقة الأمواج في واحدة من أقسى البيئات الهندسية - الغمر المستمر في مياه البحر، والتحميل الميكانيكي الدوري، والوصول المحدود للصيانة.سوبر دوبلكس من الفولاذ المقاوم للصدأبرزت باعتبارها مادة هيكلية رائدة لهذه البيئة لأنها تجمع بين القوة العالية والمقاومة الاستثنائية للتآكل بمياه البحر. يشرح هذا الدليل السبب، والمكان الذي يناسبه بشكل أفضل، وما هي احتياطات التصميم التي تحافظ على أدائه لعقود من الزمن.

Super Duplex in Renewable Energy

يتم استخدام الفولاذ المقاوم للصدأ المزدوج الفائق (درجات مثل UNS S32750 وS32760) في أنظمة طاقة المد والجزر والأمواج نظرًا لأن بنيته الدقيقة من الفريت -الأوستينيت توفر تقريبًا ضعف قوة الخضوع للفولاذ المقاوم للصدأ الأوستنيتي القياسي إلى جانب المقاومة المتميزة لتنقر مياه البحر وتآكل الشقوق والتشقق الناتج عن إجهاد الكلوريد-.

أجهزة طاقة المد والجزر والأمواج - يجب أن تتحمل أعمدة التوربينات ومحاور الشفرات ومكونات الإرساء والمثبتات والإطارات الهيكلية - سنوات من التعرض المستمر لمياه البحر والتحميل الدوري من الأمواج والتيارات، وفي كثير من الأحيان بدون طريقة عملية لفحص الأجزاء أو استبدالها. تتكون البنية المجهرية للطباعة المزدوجة الفائقة من 50% تقريبًا من الأوستينيت و50% من الفريت، وهو توازن يجمع بين صلابة الفولاذ الأوستنيتي وقوة الفولاذ الحديدي ومقاومته للكلوريد. يتيح هذا المزيج للمصممين استخدام أقسام أنحف وأخف وزنًا من الفولاذ المقاوم للصدأ القياسي مع الاستمرار في تلبية فترة الخدمة التي تصل إلى -عقود في الغمر الكامل في مياه البحر.

مكونات سوبر دوبلكس النموذجية في أنظمة الطاقة المتجددة البحرية

الأعمدة الرئيسية لتوربينات المد والجزر ومحاور الدوار
مفصلات محولات الطاقة الموجية، والوصلات، ومبيتات مأخذ الطاقة-.
السحابات تحت سطح البحر، الشفاه، والوصلات الهيكلية
أجهزة الإرساء، والروابط المتسلسلة، والأغلال في تطبيقات التحميل العالي-.

سوبر دوبلكسيقاوم التآكل بمياه البحر لأن محتواه العالي من الكروم والموليبدينوم والنيتروجين ينتج رقمًا مكافئًا لمقاومة التنقر (PREN) أعلى من 40، وهو ضعف تقريبًا الرقم الموجود في الفولاذ المقاوم للصدأ 316L القياسي، مما يجعله أكثر مقاومة للتآكل والشقوق التي تسببها مياه البحر الغنية بالكلوريد-.

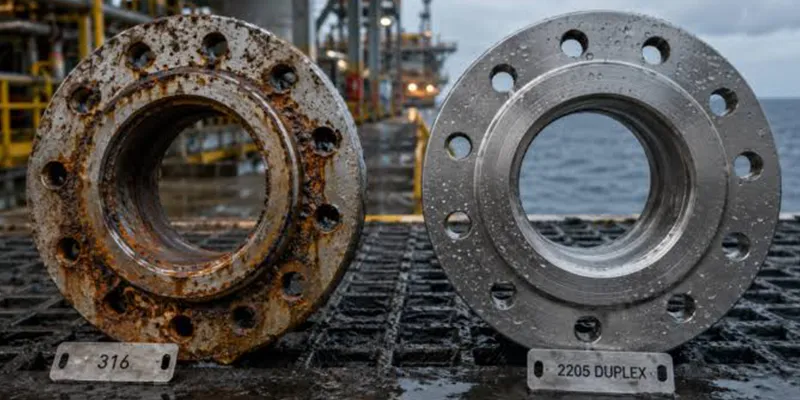

Super Duplex Its Corrosion Resistance in Seawater

يتم حساب PREN من محتوى الكروم والموليبدينوم والنيتروجين في السبائك ويستخدم على نطاق واسع كأداة فحص أولية-لتحديد مدى ملاءمة مياه البحر. كدليل عام، تعتبر السبائك ذات PREN أعلى من 40 مناسبة لخدمة مياه البحر ذات درجة الحرارة المحيطة - دون حماية إضافية، بينما تتطلب سبائك PREN الأقل - عادةً حماية كاثودية أو تقتصر على التعرض الأقل عدوانية.

درجة	برين (نموذجي)	الكروم	الموليبدينوم	نتروجين
316 لتر (UNS S31603)	≈ 24–26	16.0%–18.0%	2.0%–3.0%	0.10% كحد أقصى
دوبلكس 2205 (UNS S32205)	≈ 34–36	22.0%–23.0%	3.0%–3.5%	0.14%–0.20%
سوبر دوبلكس 2507 (UNS S32750)	≈ 41–43	24.0%–26.0%	3.0%–4.5%	0.24%–0.32%
سوبر دوبلكس زيرون 100 (UNS S32760)	≈ 40–42	24.0%–26.0%	3.0%–4.0%	0.20%–0.30%

الجدول 1. PREN ومحتوى السبائك الرئيسي لدرجات الفولاذ المقاوم للصدأ البحرية الشائعة (PREN=%Cr + 3.3×%Mo + 16×%N).

الحد الأدنى لقوة إنتاج الطباعة المزدوجة المزدوجة التي تبلغ حوالي 550-580 ميجاباسكال - حوالي ضعف قوة الفولاذ الأوستنيتي المقاوم للصدأ القياسي - يسمح للمهندسين بتصميم مكونات هيكلية أنحف وأخف وزنًا دون التضحية بهامش الأمان، مما يقلل بشكل مباشر من وزن المادة والتحميل الهيدروديناميكي وتكلفة تركيب أجهزة المد والجزر والأمواج.

خاصية (نموذجية، ملدنة)	316L	دوبلكس 2205	سوبر دوبلكس (S32750 / S32760)
قوة الخضوع، دقيقة	≈ 170 ميجا باسكال (25 كيلو باسكال)	≈ 450 ميجا باسكال (65 كيلو باسكال)	≈ 550–580 ميجاباسكال (80–84 كيلو باسكال)
قوة الشد، دقيقة	≈ 485 ميجا باسكال (70 كيلو باسكال)	≈ 620 ميجا باسكال (90 كيلو باسكال)	≈ 750–800 ميجاباسكال (109–116 كيلو باسكال)
استطالة، دقيقة	40%	25%	25%
الكثافة النسبية	خط الأساس	≈ نفس 316L	≈ نفس 316L

الجدول 2. الخواص الميكانيكية التمثيلية لكل ASTM A240 / A276 / A182.

نظرًا لأن قوة الخضوع تتضاعف تقريبًا بينما تظل الكثافة كما هي في الأساس مثل الفولاذ المقاوم للصدأ الأوستنيتي، فيمكن في كثير من الأحيان بناء المكون المعاد تصميمه في الطباعة المزدوجة الفائقة باستخدام أقسام جدار أقل سمكًا بشكل ملحوظ أو -مقاطع عرضية أصغر لنفس تصنيف الحمل -، وهي ميزة مفيدة لمكونات التوربينات الدوارة، حيث تعمل الكتلة المنخفضة على تقليل أحمال المحامل وإجهاد الكلال وتكاليف النقل والتركيب.

نعم - يمكن أن يمتص الازدواج الفائق الهيدروجين ويصبح هشًا إذا تم تطبيق الحماية الكاثودية خارج النطاق المحتمل الموصى به، لذلك يجب أن تتحكم أنظمة طاقة المد والجزر والأمواج في إمكانات الحماية الكاثودية بعناية بدلاً من افتراض أن المزيد من الحماية أكثر أمانًا دائمًا.

الحماية الكاثودية (CP) هي ممارسة قياسية للهياكل تحت سطح البحر، وذلك باستخدام الأنودات المضحية أو التيار المتأثر للحفاظ على مكونات الفولاذ مستقطبة كهربائيًا بحيث يتدفق تيار التآكل بعيدًا عن الهيكل المحمي. ومع ذلك، بالنسبة للفولاذ المقاوم للصدأ المزدوج والفائق الازدواج، فإن قيادة الإمكانات السلبية للغاية (أكثر من-الحماية) يمكن أن تولد هيدروجينًا ذريًا على سطح المعدن، والذي ينتشر في المادة ويقلل الليونة وصلابة الكسر - وهو وضع فشل يسمى الهيدروجين-التكسير الناتج عن الإجهاد. ويزداد هذا الخطر مع زيادة قوة المادة، وارتفاع الإجهاد المطبق، وانخفاض درجة الحرارة، وإمكانات CP الأكثر سلبية.

Super Duplex Susceptible to Hydrogen Embrittlement Under Cathodic Protection

الضوابط العملية لCP وسوبر دوبلكس

الحفاظ على إمكانات CP ضمن النافذة الموصى بها من قبل الشركة المصنعة للسبائك والمعيار المعمول به - لا تكون عادةً أكثر سلبية من حوالي −800 إلى −1000 مللي فولت مقابل Ag/AgCl للعديد من درجات الطباعة المزدوجة الفائقة، على الرغم من أن الحد الدقيق يعتمد على الدرجة ومستوى القوة وحالة الضغط
تجنب الجمع بين التحميل الميكانيكي المسبق العالي أو الإجهاد المتبقي ومستويات CP العدوانية على نفس المكون
مراعاة انخفاض درجات حرارة مياه البحر، مما يزيد من قابلية ذوبان الهيدروجين وقابلية التقصف
راجع الإرشادات الخاصة بالصف- (على سبيل المثال، NORSOK M-001، ISO 21457) قبل وضع اللمسات النهائية على معايير تصميم CP لمكونات الطباعة المزدوجة الفائقة

توفر تقنية Super duplex أفضل توازن بين القوة ومقاومة التآكل والتكلفة لمعظم مكونات طاقة المد والجزر والأمواج، في حين يوفر التيتانيوم مناعة فائقة ضد التآكل بسعر أعلى بكثير، ويظل برونز النيكل-الألومنيوم مفضلًا للأشكال الهندسية من نوع المروحة المصبوبة- وخبرة الصب البحري الراسخة-.

Super Duplex Compare to Titanium and Nickel-Aluminum Bronze for Marine Renewable Hardware

يصف	سوبر دوبلكس	التيتانيوم (الدرجة 2 / 5)	نيكل-ألومنيوم برونزي
مقاومة التآكل بمياه البحر	ممتاز (مع ضوابط CP)	ممتاز، وقوي جدًا-.	جيد، مع سجل حافل
القوة النسبية	عالي	عالية (الصف الخامس على وجه الخصوص)	معتدل
تكلفة المواد النسبية	معتدل	عالي	معتدل
تعقيد التصنيع / اللحام	معتدل، ويتطلب التحكم في توازن المرحلة-.	مطلوب لحام عالي التخصص	-ممارسة راسخة في الصب/المسبك
حالة الاستخدام النموذجي	مهاوي، الإطارات الهيكلية، السحابات	-قيمة عالية، ووزن-مكونات مهمة	مراوح الزهر، ومساكن المضخات

الجدول 3. مرجع مقارن لمواد الطاقة المتجددة الهيكلية البحرية.

يعتمد الحفاظ على مقاومة التآكل للازدواج الفائق أثناء التصنيع على التحكم الدقيق في مدخلات الحرارة ومعدل التبريد للحفاظ على توازن الفريت الصحيح بنسبة 50/50 أوستينيت - ولمنع تكوين أطوار بين معدنية هشة مثل مرحلة سيجما، والتي تتشكل بسهولة إذا كانت المنطقة المتضررة من اللحام أو الحرارة - شديدة الحرارة.

يعتبر Super duplex أقل تسامحًا من الناحية المعدنية مع اللحام من الفولاذ المقاوم للصدأ الأوستنيتي القياسي. إذا كان مدخل الحرارة مرتفعًا جدًا، أو كانت المادة تعيش لفترة طويلة جدًا في نطاق 700-1000 درجة (1300-1830 درجة فهرنهايت)، يمكن أن تتشكل أطوار بين معدنية هشة ويمكن أن يتحول محتوى الفريت المحلي من التوازن، وكلاهما يقلل من مقاومة التآكل والمتانة في المنطقة المتضررة.

أفضل ممارسات التصنيع

استخدم معادن حشو متطابقة أو زائدة قليلاً عن -للمساعدة في استعادة توازن الطور المناسب في معدن اللحام
التحكم في مدخلات الحرارة ودرجة الحرارة البينية وفقًا لمواصفات إجراء اللحام الخاص بالشركة المصنعة للسبائك
إجراء فحص ما بعد اللحام-، بما في ذلك قياس محتوى الفريت واختبار التآكل (على سبيل المثال، ASTM G48)، على اللحامات الهيكلية المهمة
تجنب إعادة التسخين أو التدوير الحراري غير الضروري للحامات المكتملة أثناء خطوات التصنيع اللاحقة

يعتمد الأداء الموثوق به على المدى الطويل- للازدواج الفائق في أنظمة طاقة المد والجزر والأمواج على الجمع بين اختيار الدرجة الصحيحة والعزل الجلفاني والحماية الكاثودية الخاضعة للتحكم- والتصميم المدرك للتعب، نظرًا لأن الغمر في مياه البحر والتحميل الدوري يتفاعلان بطرق يمكن أن تفوتها مواصفات -الخاصية الفردية.

Super Duplex Components

قائمة مراجعة المواصفات

قم بتأكيد اختيار PREN والدرجة وفقًا لدرجة حرارة مياه البحر الفعلية والتعرض للكلوريد، وليس فقط التصنيف البحري العام
تصميم أنظمة الحماية الكاثودية مع حدود احتمالية محددة للطباعة على الوجهين-، وليس معايير CP الكربونية العامة-للفولاذ
عزل المكونات فائقة الازدواج كهربائيًا عن المعادن الأكثر نشاطًا (على سبيل المثال، الأعضاء الهيكلية المصنوعة من الفولاذ الطري) لمنع الاقتران الجلفاني غير المرغوب فيه
ضع في اعتبارك تحميل الكلال الناتج عن دورة الأمواج والتيار بالإضافة إلى القوة الساكنة، نظرًا لأن أجهزة المد والجزر والأمواج تشهد ملايين دورات التحميل طوال فترة خدمتها
تحديد تشطيب السطح والشقوق-التقليل من تفاصيل التصميم، نظرًا لأن الحشف الحيوي وتكوين الرواسب يمكن أن يؤدي إلى إنشاء خلايا تآكل محلية حتى في سبائك-PREN العالية

نعم، على عكس الفولاذ المقاوم للصدأ الأوستنيتي بالكامل مثل 316L، فإن الطباعة المزدوجة الفائقة مغناطيسية إلى حد ما لأن ما يقرب من نصف بنيتها الدقيقة هي من الفريت، وهو مغناطيسي مغناطيسي. لا يؤثر هذا على أداء التآكل ولكنه قد يكون مهمًا للمكونات القريبة من الأجهزة الحساسة.

هل يمكن استخدام الازدواج الفائق بدون الحماية الكاثودية في مياه البحر؟

يسمح PREN العالي للطباعة المزدوجة الفائقة للعديد من المكونات بأداء جيد في مياه البحر المتدفقة جيدة التهوية-بدون CP، ولكن الشقوق والمناطق الراكدة والمفاصل الملحومة تستفيد بشكل كبير من CP كهامش أمان إضافي. لا تزال معظم التطبيقات الهيكلية تحت سطح البحر تحدد الإنتاج الأنظف كممارسة قياسية.

كيف تؤثر درجة الحرارة على مقاومة التآكل في السوبر دوبلكس في مياه البحر؟

تنخفض مقاومة التآكل للتنقر والشقوق مع ارتفاع درجة حرارة مياه البحر، لذا قد تحتاج الدرجة المناسبة لدرجات حرارة مياه البحر المحيطة النموذجية إلى-إعادة التقييم لعمليات النشر الساحلية أو الاستوائية الأكثر دفئًا. ينشر المصنعون درجات حرارة التنقر والشقوق الحرجة لهذا السبب، ويجب على المصممين التحقق منها مقابل بيانات درجة حرارة الماء الخاصة بالموقع-.

هل الازدواج الفائق أغلى من الازدواج القياسي 2205؟

نعم، يتطلب نظام الطباعة على الوجهين الفائق سعرًا أعلى من نظام الطباعة على الوجهين القياسي 2205 نظرًا لارتفاع نسبة الموليبدينوم والنيتروجين فيه. عادةً ما يتم تبرير العلاوة في العواقب الأكثر تطلبًا والأعلى-أو المكونات التي يصعب الوصول إليها، في حين يظل 2205 خيارًا فعالاً من حيث التكلفة-للتعرض البحري الأقل خطورة.

لماذا يعتبر أداء التعب مهمًا بشكل خاص لأجهزة طاقة المد والجزر والأمواج؟

تعمل تيارات المد والجزر وحركة الأمواج على إخضاع المكونات الهيكلية لملايين دورات الإجهاد على مدى-عمر تصميمي متعدد العقود، وبالتالي فإن قوة الكلال -، وليس فقط الخضوع الساكن وقوة الشد - هي التي تحكم غالبًا حجم المكونات. إن القوة العالية والمتانة الجيدة التي تتميز بها تقنية Super duplex تجعلها مناسبة تمامًا لبيئة التحميل الدورية هذه عندما يتم أخذ التعب في الاعتبار بشكل صحيح في التصميم.
