UNS S32205 دوبلكس F60 عملية اللحام المزورة - المعرفة

UNS S32205 دوبلكس F60 Weldoletsتقديم أداء متميز في البيئات القاسية، مثل منصات النفط البحرية والمصانع الكيميائية. في حين أن Weldolets تتبع MSS SP-97 للاتصالات الفرعية، فإننا نقوم بمواءمة إنتاجنا مع معايير ASME B16.11 للمواد وتقييمات الضغط والتفاوتات لضمان أعلى جودة.

تشرح هذه المقالة خطوات الحدادة ومواصفات الأبعاد وسبب تميز Weldolets الخاص بنا.

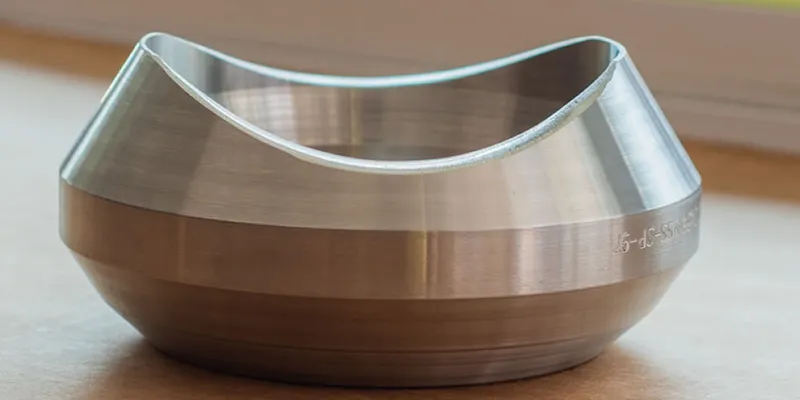

UNS S32205 Duplex F60 Forged Weldolet Process

Weldolet هو نوع من تركيبات olet-وصلة فرعية معززة تسمح بلحام أنبوب أصغر بزاوية 90-درجة إلى أنبوب "تشغيل" أكبر. يضمن تصميمه الانسيابي انتقالًا سلسًا ويقلل من الاضطراب، ويقلل تركيز الضغط ويوفر تعزيزًا متكاملاً للأنبوب الرأسي.

في حين أن اللحامات تأتي في مواد مختلفة، فإن الفولاذ المقاوم للصدأ المزدوج UNS S32205، المصنف بالدرجة F60 بموجب ASTM A182، يمثل التوازن الأمثل للخصائص للخدمة الشديدة. بنيتها المجهرية، التي تتكون من أجزاء متساوية تقريبًا من الأوستينيت والفريت، تمنحها ميزة مميزة:

قوة استثنائية ومقاومة للتآكل: إنها توفر ما يقرب من ضعف قوة الإنتاج للفولاذ المقاوم للصدأ 316 القياسي إلى جانب المقاومة المتميزة للتنقر وتآكل الشقوق والتشقق الناتج عن التآكل الإجهادي.

الكيمياء المحسنة: UNS S32205 هو إصدار كيميائي -متحكم فيه ضمن عائلة الطباعة المزدوجة 2205. بالمقارنة مع S31803، فهو يضمن عادةً مستويات دنيا أعلى من الكروم والموليبدينوم والنيتروجين، مما يعزز بشكل مباشر مقاومة التنقر (PREN > 34).

أداء مثبت: هذا المزيج يجعلها السبيكة العمود الفقري للتطبيقات الأكثر تحديًا في النفط والغاز، والمعالجة الكيميائية، واللب والورق، والبيئات البحرية.

S32205 Weldolets Forging Process

1. اختيار المواد وإعدادها

نبدأ بمواد معتمدة من ASTM A182 F60، مع إمكانية التتبع الكاملة وشهادات اختبار المطاحن (MTC) للتحقق من الامتثال لنطاقات الخصائص الكيميائية والميكانيكية.

يتم قطع المواد الخام (عادةً القضبان المستديرة) بدقة إلى وزن محسوب لضمان حجم كافٍ للتزوير دون إهدار مفرط.

2. التدفئة والتزوير

يتم تسخين البليت بشكل موحد في فرن يتم التحكم في درجة حرارته -إلى نطاق الحدادة الذي يبلغ 1150 درجة - 1200 درجة (2100 درجة فهرنهايت - 2200 درجة فهرنهايت).

يتم إجراء عملية التطريق على الساخن باستخدام قوالب دقيقة. هذه الخطوة حاسمة: يجب إكمالها عندما تكون درجة حرارة المادة أعلى من 950 درجة (1740 درجة فهرنهايت) لتجنب التشقق ولضمان تدفق المعدن بشكل مناسب إلى شكل اللحام المعقد، والذي يتضمن القاعدة (لتتناسب مع أنبوب التشغيل) ومنفذ الفرع المقوى.

3. التلدين والتبريد بالمحلول

بعد-التزوير، تخضع التركيبات للتليين بالمحلول عند 1020 درجة - 1100 درجة (1870 درجة فهرنهايت - 2010 درجة فهرنهايت). تعمل هذه الخطوة الحاسمة على إذابة أي مراحل معدنية ضارة (مثل مرحلة سيجما) التي قد تكون قد تكونت واستعادة التوازن الأمثل بنسبة 50/50 من الفريت - الأوستينيت.

مباشرة بعد التلدين، يتم إخماد المكون بسرعة في الماء. يعمل هذا التبريد السريع على "تجميد" البنية الدقيقة المرغوبة، مما يضمن أقصى قدر من المقاومة والصلابة للتآكل.

Solution Annealing and Quenching

4. التصنيع والتشطيب

يتم تشكيل الحدادة الملدنة بدقة على مخارط CNC ومراكز التصنيع.

يتم تشكيل جميع حواف اللحام (على قاعدة أنبوب التشغيل ومنفذ الفرع) وفقًا للزوايا والتفاوتات المحددة من قبل العميل أو المعيار (على سبيل المثال، ASME B16.25).

يتم الانتهاء من التركيب وفقًا لحالة السطح المحددة، وهو أمر حيوي لمقاومة التآكل في الفولاذ المزدوج.

5. التحقق من الجودة والاختبار

تخضع كل دفعة لفحص الأبعاد بنسبة 100% وفقًا لمتطلبات ASME B16.11 وMSS SP-97.

يتم إجراء -الاختبارات غير المدمرة (NDT)، مثل اختبار اختراق السائل (PT)، لضمان سلامة السطح.

يتحقق تحديد المادة الإيجابية (PMI) باستخدام محلل XRF من تكوين السبائك عند النقاط الحرجة.

يتم توفير الوثائق النهائية، بما في ذلك شهادة المواد EN 10204 3.1 وشهادات NACE MR0175/ISO 15156 المعمول بها للخدمة الحامضة.

info-547-374

تشغيل الأنابيب الحجم الاسمي		الحجم الاسمي للأنبوب الفرعي		الأطوال			قطر المناسب			قطر الثقب
الاسم المميز	مصادر القدرة النووية	الاسم المميز	مصادر القدرة النووية	A			D2 دقيقة			d1nom
الاسم المميز	مصادر القدرة النووية	الاسم المميز	مصادر القدرة النووية	الأمراض المنقولة جنسيا	XS	Sch160	الأمراض المنقولة جنسيا	XS	Sch160	الأمراض المنقولة جنسيا	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

الشراء من مصنعنا يعني الاستثمار في الموثوقية. نحن نقدم أكثر من مجرد مكون معدني؛ نحن نقدم حلاً عالي الأمان-يتمتع بالسلامة.

مقاومة فائقة للتآكل: يتم معالجة الفولاذ المزدوج F60 الخاص بنا خصيصًا للتفوق في بيئات الكلوريد والغاز الحامض.

فعالية التكلفة-: نظرًا للقوة العالية لـ S32205، يمكنك في كثير من الأحيان استخدام تركيبات ذات جدران أقل سمكًا- دون المساس بمعدل ضغط النظام، مما يقلل من الوزن الإجمالي للمشروع.

إمكانية التتبع الكامل: يتم شحن كل Weldolet مع شهادة اختبار 3.1 مطحنة (MTC)، والتي تتضمن تفاصيل التحليل الكيميائي والاختبار الميكانيكي (بما في ذلك اختبارات تأثير Charpy V-).

يضمن التزامنا بمعيار ASME B16.11 أن تكون منتجاتنا جاهزة للتكامل الفوري في مشاريعك الأكثر تطلبًا.
